一、簡述
DzLink是仿照新唐Nu-Link設計的，針對新唐Cortex™-M0 NuMicro系列32位微處理器制作的仿真下載器及脫機量產編程器。使用方法請參考Nu-Link使用手冊。
DzLink具有體積小巧，可改輸出電壓（3.3V/5V），可選高質量脫機按鍵，帶輸出過流保護，輸出信號短路保護等優點。
二、接口

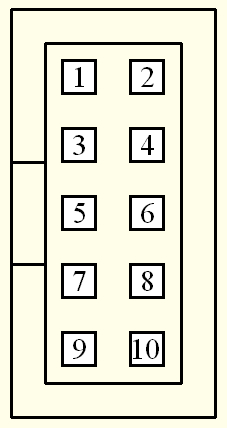

前端為標準的mini-USB接口，后端ICE接口與Nu-Link完全兼容的SWD接口。
 |
序號 |
符號 |
顏色 |
說明 |
|
1 |
VCC |
紅 |
外輸出電源正（3.3V/5V） |
|
|
2 |
KEY |
白 |
脫機按鍵輸入（低有效） |
|
|
3 |
DAT |
藍 |
SWD的數據 |
|
|
4 |
TST1 |
|
廠家測試專用（保留） |
|
|
5 |
CLK |
綠 |
SWD的時鐘 |
|
|
6 |
TST2 |
|
廠家測試專用（保留） |
|
|
7 |
RST |
黃 |
SWD的復位 |
|
|
8 |
TST3 |
|
廠家測試專用（保留） |
|
|
9 |
GND |
黑 |
外輸出電源地（0V） |
|
|
10 |
GND |
黑 |
脫機按鍵地（0V） |
修改輸出電壓方法：打開外殼，在PCB的左下角焊接R3（不焊R4）磁珠時直接輸出5V；焊接R4（不焊R3）磁珠時輸出經過U3（AMS1117）輸出的電壓（默認3.3V）；其它電壓（2.5V-3.6V）需要更換U3型號為相應輸出電壓。
三、驅動
|
支持 |
名稱 |
|
ICP軟件 |
|
|
MDK驅動 |
|
|
IAR驅動 |
NuMicro IAR Embedded Workbench driver (Build 4228) V1.03.ZIP |
以上ICP軟件及仿真驅動插件可以在下面的新唐主頁下載：
使用手冊:
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=UG0820140822103705
ICP Programming Tool:
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0520101208200310
驅動程序(Keil):
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0520101208200142
驅動程序(IAR):
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0520101208200227
